据外媒报道，研究人员开发了一种复合材料板，可以作为光伏电芯利用太阳能发电，同时作为结构性超级电容器储存能量。
在带有离子交换可充电电池的电动汽车中，这些面板可用于车身结构件，并形成混合储能系统（HESS）。相对于传统电动汽车，在1000W/m 2的太阳辐照度下，该类复合板原型每小时可额外提供4.56%的发电量和续航里程。
将太阳能超级电容器作为电动汽车车身面板在电动汽车内，借助于具有成本效益的混合储能系统，可以整合若干种可再生能源，从而提高效率。其中，与燃料电池和电化学电池相比，超级电容器具有诸多优点，如功率密度更高、充电时间更短和循环寿命更长。
在车顶使用光伏电池来收集太阳能很常见。然而，利用同样的设备来储存此类能量，或将改变混合动力电动汽车领域的游戏规则。太阳能超级电容器（SSC）是用于收集和存储太阳能的电容器。
碳材料是超级电容器中最常用的电极材料，其中碳纤维（CF）被证明是双电层电容器（EDLC）的最佳候选材料。受益于一维性，CF具有优越的电荷输运性能，因其纤维表面存在大量气孔，对离子具有较高的吸附能力。CF、环氧树脂（ER） 等导电聚合物，再加上 ZnO/CuO等金属氧化物，这类组合可用作高性能SSC的电极。

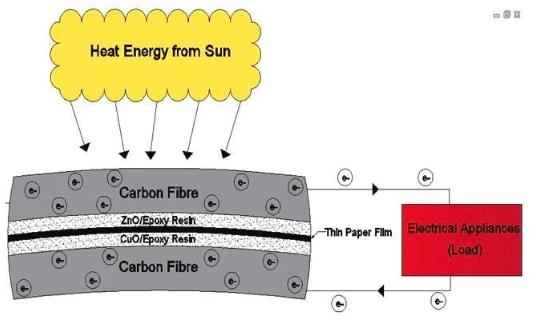

研究人员将薄纸膜夹在ZnO-ER和CuO-ER层之间，以制备具有不同组成的若干种SSC基复合板原型。纸膜被浸泡在Na2SO4电解质中，Na2SO4电解质可作为CF电极之间的介质。此外，ZnO-ER层和CuO-ER层上都覆盖了两层CF片。在存在太阳能光子的情况下，CF嵌入式n型电极（ZnO-CF）捐赠电子，而CF嵌入式p型电极 （CuO-CF）接受电子。两个电极-ZnO-CF和CuO-CF-，和电解质Na2SO4形成双电层超级电容器。
CuO能够促进ZnO纳米结构表面的电子转移，因其具有较大的表面积和高催化活性，同时也促进了反应进程。因此，合成ZnO/CuO基复合电极材料，有助于缩短充电时间。
导电聚合物ER使ZnO/CuO的纳米结构更加紧凑，因此电荷储存时间更长，而不会像传统电容器那样放电过快。借助于导电聚合物，此类电池板还可以利用太阳能，将其转化为电能。
研究团队发现，随着ZnO/CuO含量增加，SSC样品的电导率有所提高。此外，将20gsm的纸浸泡在Na2SO4电解质中的样品，比带有普通绝缘纸的样品具有更高的电容量。然而，用普通ER合成的CF电极的导电性降低。通过增加量子点、能带间隙中激子产生的效应，从而产生特殊的光学效应，促进电子输运和收集，并提高有机SSC的效率。
不同的性能测试表明，优化样品的能量转换效率为17.78%，开路电压为0.79 mV，电流密度为222.22 A/m2，电容为11.17 μF/cm2，能量密度为120 Wh/kg，功率密度为29 kW/kg。
在太阳能辐照度为1000W/m 2的情况下，充满电的SSC每小时可为传统电动汽车额外提供4.56%的发电量和的续航里程。在相同的功率输出下，SSC有可能将电动汽车（model 3）的电池尺寸减少10%，重量减轻7.5%。
结论

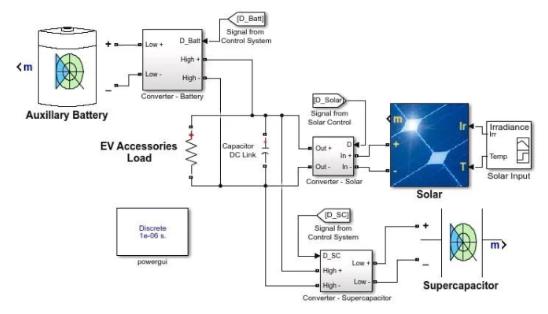

研究人员为电动汽车HEES开发了一种优化SSC原型面板，可以利用和储存太阳能。该面板储能系统具有多种功能特性，如减轻重量、储能/按需供应，以及作为绝缘体保护车身，使其免受外部热量影响。这些SSC的电极由CF、导电聚合物和ZnO、CuO等金属氧化物制成。

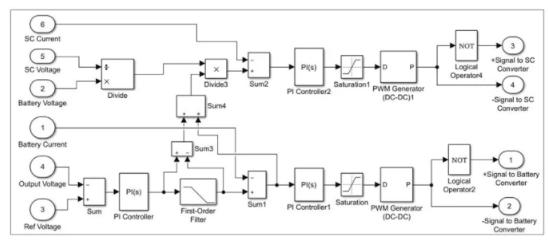

样本数据表明，此类HEES能够满足电动汽车及其附件负载的功率和能量需求，以及在多个存储系统之间精确分配功率。这些SSC有助于提高电动汽车行业的可持续性、成本效益和能源效率。
